와셔일체형 풀림방지 너트
- 마이크로캡슐 와셔 일체형 풀림방지 너트
-
- 한국표준규격(KS 기준)에 적합한 풀림방지 와셔일체형 FLANGE NUT (고속철도, 전차선시공, 자동차, 교량, 방음벽, 표지판, 휀스 등에 적용)
- 세계최초 록타이트 캡슐형 풀림방지 와셔일체형 FLANGE NUT
- 국내 최고 악조건 진동테스트 통과 (KS W ISO 7481:2000 기준)
- 풀림방지 와셔일체형 FLANGE NUT 글로벌공인기관 진동테스트 통과
- ND 1193S SEAL 물성 평가
-
| 시험항목 |
규격(MS721~39) |
평가결과 |
판정 |
시험기간 |
| 실제성장 |
점도 |
Maker와 협의 |
840 CPS |
- |
2016.07.18 |
| 비중 |
Maker와 협의 |
- |
- |
| 경도 |
D종 해당없음 |
- |
- |
| 가열잔분(%) |
D종 해당없음 |
- |
- |
| 내약품성 |
내가솔린성 |
복원Torque(kgf,m) |
2.0 이상 |
5.6 kgf.m |
합격 |
2016.07.19~22 |
| 내 AFT 성 |
2.5 이상 |
5.9 kgf.m |
합격 |
| 내수성 |
2.5 이상 |
6.1 kgf.m |
합격 |
| 내부동액성 |
2.5 이상 |
6.2 kgf.m |
합격 |
| 내엔진오일성 |
2.5 이상 |
6.2 kgf.m |
합격 |
| 내미션오일성 |
2.5 이상 |
6.2 kgf.m |
합격 |
| 제품성능 |
상태막두께(m) |
200 이상 |
532㎛ |
합격 |
2016.07.18 |
| 내 SEAL Kg/cm2 |
실온 |
공압 3.0 or 수압 15.0 |
No Leak |
합격 |
2016.07.20 |
| 체부토르크(최대) kg,f.m |
0.7이하 |
0.08 kgf.m |
합격 |
2016.07.19 |
| 토르크 유지율(최소) % |
120 |
196% |
합격 |
2016.07.19~22 |
| 시험일자 |
2016.07.22 |
- 제품규격
-
- 규격 : M16~M42
- KS규격 표준에 준함
- 재질 : SM20C, SM45C, SCM등
- 도금 : 융융아연

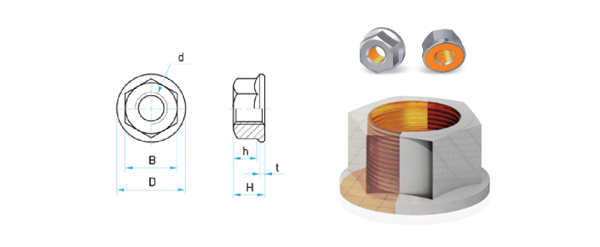

| Product |
Size |
Pitch |
d |
B |
D |
h |
H |
t |
| 와셔일체형 풀림방지너트 |
 |
M16 |
2.0 |
16 |
24 |
30 |
13 |
16.2 |
3.2 |
 |
M19 |
2.5 |
19 |
27 |
36 |
15 |
18.2 |
3.2 |
 |
M20 |
2.5 |
19 |
30 |
37 |
16 |
19.2 |
3.2 |
 |
M22 |
2.5 |
21 |
32 |
39 |
18 |
21.2 |
3.2 |
 |
M24 |
3.0 |
23 |
36 |
44 |
19 |
23.5 |
4.5 |
 |
M25 |
3.0 |
25 |
38 |
48 |
20 |
24.5 |
4.5 |
 |
M30 |
3.5 |
28 |
46 |
56 |
24 |
28.5 |
4.5 |
 |
M36 |
4.0 |
35 |
55 |
66 |
29 |
35.5 |
6.0 |
 |
M42 |
4.5 |
41 |
65 |
78 |
34 |
41.0 |
7.0 |
